非標8字盲板法蘭介紹

    8字盲板，形狀像8字，一端是盲板，另一端是節流環，但直徑與管道的管徑相同，并不起節流作用。8字盲板，使用方便，需要隔離時，使用盲板端，需要正常操作時，使用節流環端，同時也可用于填補管路上盲板的安裝間隙。

非標8字盲板法蘭特性

    1、8字盲板，使用方便，需要隔離時，使用盲板端，需要正常操作時，使用節流環端，同時也可用于填補管路上盲板的安裝間隙。另一個特點就是標識明顯，易于辨認安裝狀態。

    2、8字盲板是一種管道用件，主要是為了方便檢修，具體形狀可以把“8”上半部分涂成黑色。就是一半是盲板一半是鐵圈。

    3、8字盲板常用于需要更改流程的管路法蘭，材質主要有碳鋼、不銹鋼、合金，可根據管路壓力等級和管路介質進行選擇。

生產材質與工藝

    304、304L、321、316等材質

    非標8字盲板法蘭生產工藝：車床加工、CNC數控加工，搓絲，滾絲，拋光，電鍍

非標8字盲板法蘭壓力等級說明

    PN標記有12個壓力等級，分別為：PN2.5，PN6，PN10，PN16，PN25，PN40，PN63，PN100，PN160，PN250，PN320，PN400。

    Class標記有6個壓力等級，分別為：Class150，Class300，Class600，Class900，Class1500，Class2500。

非標8字盲板法蘭的規格參數

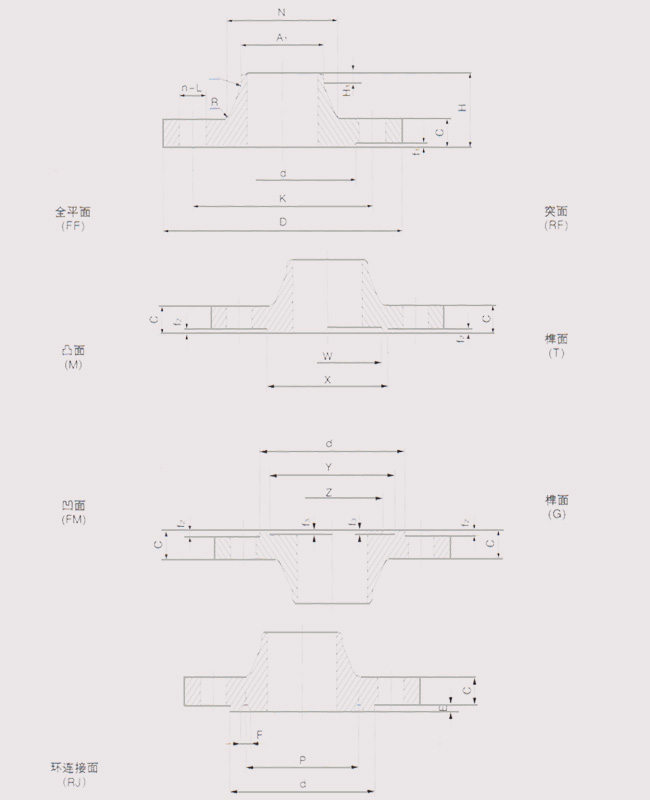

                                                                                           圖 帶頸對焊鋼制管法蘭（WN）

                                                                                  HG20595-97、JB/T82-94、GB/T9115-2000

                                                                                           法蘭高度H包括厚度C（不包括E）

                                                              系列1國家標準GB/T 9115.1-2000 / 系列2 機械行業標準JB/T 82.1-94

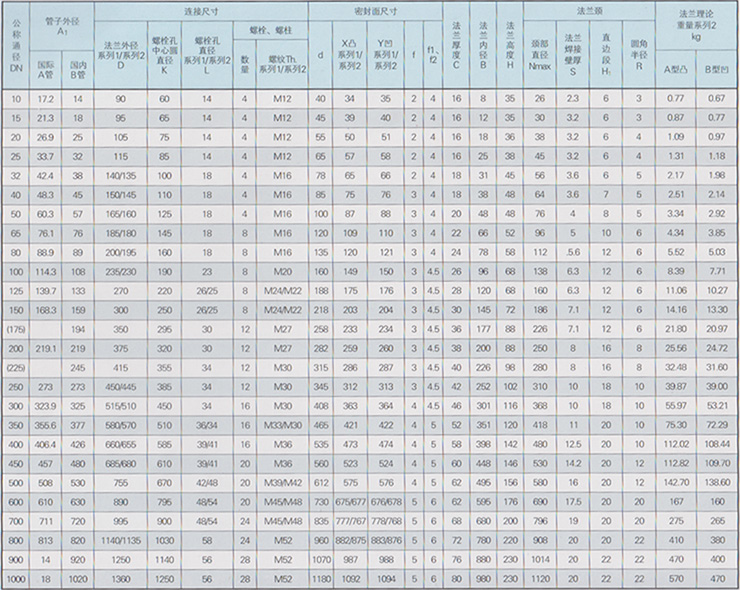

                                                             PN4.0MPa(40壓力)凹凸面對焊鋼制管法蘭(WN-M凸，WN-FM凹)  (mm）

    一洲法蘭專業生產不銹鋼法蘭，非標法蘭，壓力容器法蘭，大口徑不銹鋼法蘭，雙相鋼法蘭等生產廠家，期待廣大新老客戶指導與合作，咨詢電話：0577-86926169  13957700700
